MTP/MPO-8-Definition, Vorteile und Anwendungsszenarien

In den meisten Rechenzentren werden optische MTP/MPO -Kabel für hoch - Dichteanwendungen häufig verwendet. Zu den häufigen Typen gehören MTP/MPO-12- und MTP/MPO-24-Verbindungen. MTP/MPO-8-Lösungen werden jedoch auch aufgrund ihrer spezifischen Vorteile und Anwendungen bevorzugt.

MTP/MPO - 8 Kabel ist ein Kabel für Glasfaseranschlüsse. Es ist mit MTP/MPO-8-Anschlüssen ausgestattet, bei denen 8 Fasern verwendet werden, die aus der von MTP/MPO-12 festgelegten Glasfasergrenzfläche ausgewählt wurden, um den Verschwendung von Faserressourcen effektiv zu reduzieren. Dieses Kabel ist besonders für QSFP -Anwendungen geeignet. Es ist so konzipiert, dass es die Fasern effizient nutzen und das Problem von Leerlauffasern in der Mitte vermeiden kann, damit es Anwendungen unterstützen kann, für die acht Faserkanäle wie 40 GBAS-SR4 erforderlich sind. Auf diese Weise können Benutzer eine höhere Bandbreite erzielen, und bietet ihnen eine flexiblere Verkabelungslösung, um die Anforderungen an die wachsenden Datenübertragung zu erfüllen.

Das Verkabelungssystem von MTP/MPO - 8 stützt sich auf den männlichen Anschluss des Backbone -Netzwerks und die Pin - Typ MTP -Trunk -Linie. Diese Verkabelungslösung verwendet eine MTP -Glasfaserverbindungsmethode basierend auf 8 Fasern. Der Stecker enthält 8 Fasern, die einen Schritt - by-Step-inkrementelle MTP-Glasfaserverbindung bilden. Insbesondere können 8-Faser-, 16-Faser- und 24-Faser-Koffer in das Basis-8-MTP-Verkabelungssystem eingebaut werden, während die MTP/MPO-8-Verkabelungsstruktur keinen 12-Faser-Stamm enthält, was die Einzigartigkeit und Effizienz seines Entwurfs weiter hervorhebt.

MTP/MPO - 8 Anschlüsse sind sorgfältig ausgelegt, um die Kompatibilität mit Basis-2-Verkabelungssystemen zu gewährleisten, hauptsächlich aufgrund der Tatsache, dass die Nummer 8 durch die Zahl 2 teilbar ist. Zum Beispiel kann ein 8-Core-MTP-Kabel mit relativem Leichtigkeit in ein 4-Faser-Duplex-LC-Kabel umgewandelt werden. Zusätzlich zur Erleichterung von direkten Faserverbindungen können andere Lösungen wie MTP-LC-Module verwendet werden, um eine reibungslose und nahtlose Basis-8-Basis-2-Verbindungen zu gewährleisten, die Systemkompatibilität weiter zu verbessern und die Benutzererfahrung zu verbessern.

MTP/MPO-8-Anschlüsse verwenden 8 der 12 Faserbuchsen im MTP/MPO-12-Anschluss. Es ist erwähnenswert, dass MTP/MPO-8 zwar erhebliche Vorteile im Designkonzept hat, aber noch nicht als standardisierte Infrastrukturschnittstelle anerkannt wurde. Dies bedeutet, dass im Betrieb von QSFP-Anwendungen nur die äußeren 8 Fasern für die Signalübertragung verwendet werden, und die Fasern in der Mitte werden nicht tatsächlich verwendet, was die Effizienz und Fachliege des MTP/MPO-8-Designs hervorhebt. Insbesondere im spezifischen Anwendungsszenario der 40G-Datenübertragung stimmt die Basis-8-Konfiguration vollständig mit der Anzahl der vom SR4-Transceiver erforderlichen Fasern überein, wodurch die direkte Kosten und die Komplexität der Connector-Umwandlung vermieden werden, wodurch die Gesamtkosten für die Gesamtkosten für die Verkabelung der Gesamtkabine erheblich verbessert werden.

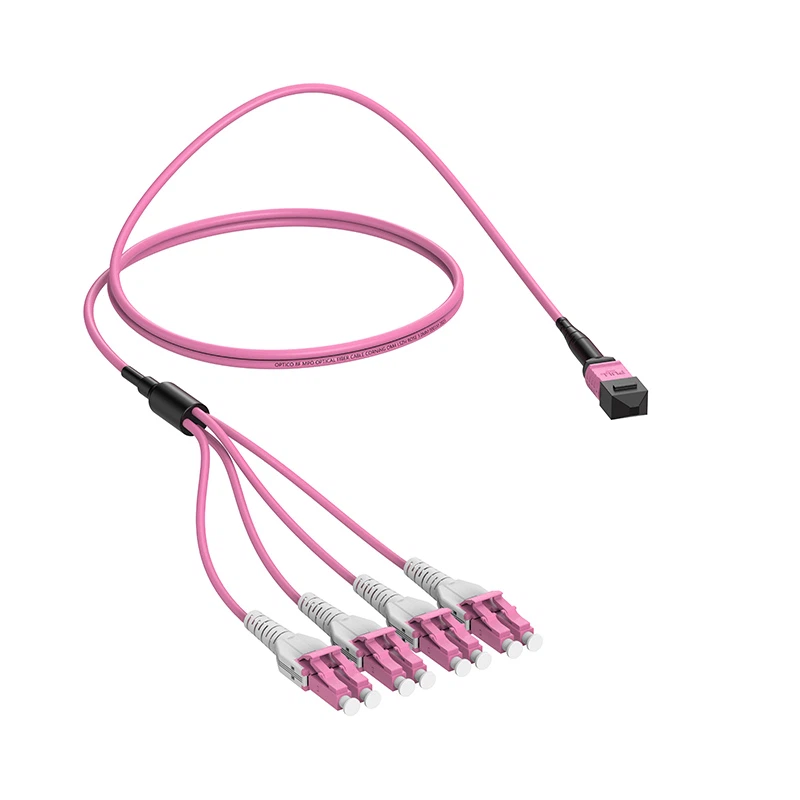

Darüber hinaus ist eine weitere wichtige Anwendung von QSFP die Verzweigungsverbindung, was bedeutet, dass ein Transceiver mit vier verschiedenen Geräten verbunden werden kann. In der Übertragungsstufe von 10 g bis 40G stellt die MTP/MPO-8 bis 4 LC-Duplex-Verkabelungskonfiguration sicher, dass die effektive Verwendung von optischen Fasern eine einzelne 40G-QSFP+ -Port ermöglicht, in vier unabhängige 10G-Verbindungen unterteilt zu werden, wodurch die Nutzung der Ressourcen und die Erfüllung der Diverse-Datenübertragungsanforderungen, die Flexibilität und Effizienz von MTP/MPO-8 reflektiert wird.

Die Anwendung von MTP/MPO-8 in Rechenzentren ist äußerst umfangreich und wichtig. Das Design und seine Funktionen können den Bedürfnissen moderner Rechenzentren nach hoher Bandbreite, hoher Dichte und Flexibilität effektiv erfüllen.

Im Folgenden finden Sie einige wichtige Aspekte von MTP/MPO-8 in Rechenzentrumsanwendungen:

• Flexibilität und Skalierbarkeit

MTP/MPO - 8 optische Faser ist extrem anpassungsfähig. Es kann sich leicht an die Bedürfnisse fortschrittlicher Technologien wie 40G, 100G und 400 g anpassen, sodass Benutzer vorhandener 10G-Systeme einfacher auf höhere Datenraten aktualisieren können, wodurch die Gesamtkosteneffizienz verbessert, den Bereitstellungsprozess vereinfacht und den gesamten Prozess effizienter und reibungsloser wird.

Da sich die Technologie entwickelt und sich die Geschäftsbedürfnisse ändern, ändern sich die Kapazität und die von Rechenzentren geforderte Bandbreite ebenfalls. Die Flexibilität von MTP/MPO-8 ermöglicht es, wenn nur eine geringe Anzahl von Upgrades erreicht werden, wenn die Bandbreitenanforderungen erhöht werden, ohne dass eine komplexe strukturelle Reorganisation erforderlich ist. Dies ist wichtig, um mehrere Unternehmen gleichzeitig aufrechtzuerhalten.

• Kompatibilität:

MTP/MPO-8 ist mit der vorhandenen optischen Faser- und Netzwerkinfrastruktur kompatibel und kann problemlos mit einer Vielzahl von Geräten eine Verbindung herstellen, einschließlich Switches, Router und anderer Netzwerkhardware. Mit dieser Funktion können Rechenzentren ihre Systeme verbessern, ohne vorhandene Geräte vollständig ersetzen zu müssen, wodurch das Gesamtinvestitionsrisiko verringert wird.

Unterstützung mit hoher Bandbreite: MTP/MPO {- 8 kann mehrere hohe - Geschwindigkeitsdatenübertragungsstandards wie 40g, 100g usw. unterstützen und eignet sich für Anwendungsszenarien, die eine hohe Bandbreite erfordern, z. B. hohe - Performance -Computer- und Big -Data -Verarbeitung. Mit der Zunahme von Cloud-Computing und datenintensiven Anwendungen steigen die Bandbreitenanforderungen der Rechenzentren ebenfalls, sodass die hohen Bandbreitenfunktionen von MTP/MPO-8 besonders wichtig sind.

• Hoch - Dichte Verkabelung:

Rechenzentren haben normalerweise nur begrenzten Platz, und das Design von MTP/MPO-8 ermöglicht es, dass mehrere optische Fasern in einem kleineren Raum effizient weitergeleitet werden. Durch die Verwendung von MTP/MPO-8-Lösungen können Rechenzentren im selben physischen Raum eine höhere Faserverbindungsdichte erzielen, die Komplexität der Verkabelung verringern und den Rack und den Kabinettsraum voll ausnutzen.

MTP/MPO-8-optische Faser ist sorgfältig ausgelegt, um sicherzustellen, dass die Datenübertragungseffizienz jeder optischen Faser maximiert wird, insbesondere wenn die Konvertierungskonfiguration ein Vielfaches von 4 ist, kann die Situation, in der die optische Faserfaser im Leerlauf ist, effektiv vermeiden. Im Vergleich zum traditionellen Basis-12-Kabelbaum weist MTP/MPO-8 zweifellos eine höhere Faserauslastung und -zuverlässigkeit auf und kann die dynamisch verändernden Marktanforderungen besser erfüllen.

• Vereinfachte Bereitstellung und Wartung:

Durch das Steckbetrieb des MTP/MPO-8-Anschlusses wird der Einsatz- und Wartungsverfahren für Geräte einfacher und schneller. Das Betriebs- und Wartungspersonal des Rechenzentrums kann die Verbindung ohne mühsame Verkabelungsvorgänge schnell ersetzen und aufrüsten, wodurch die Ausfallzeiten der Geräte verringert und die Arbeitseffizienz verbessert werden.

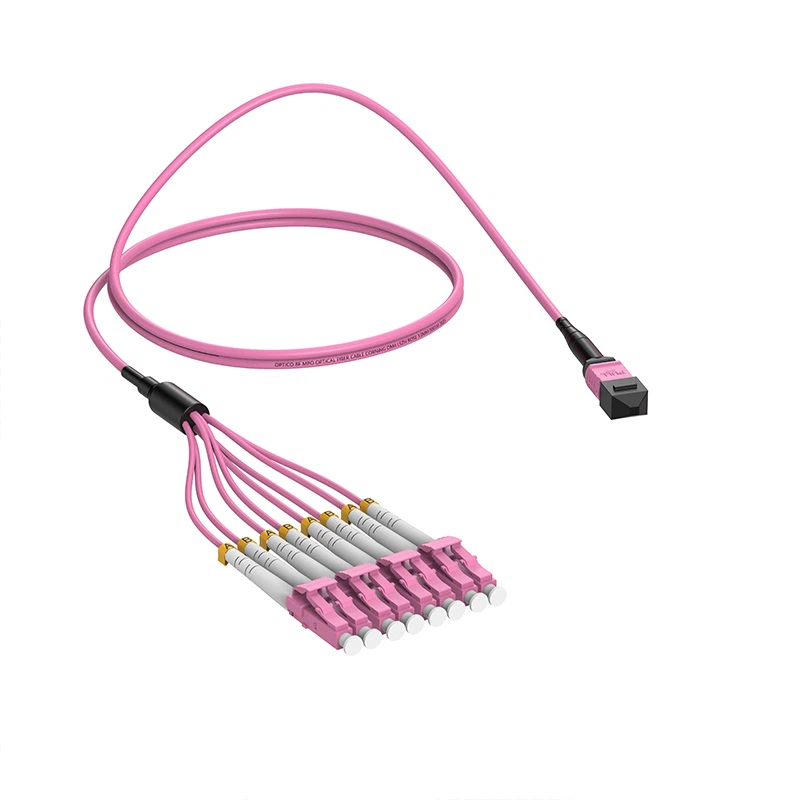

MTP/MPO - 8 Optische Faser ist für 40G - 40G Basis-8 MTP/MPO-Springer geeignet. In Kombination mit dem spezifischen 40-GBase-SR4-QSFP+ -Transceiver kann er eine wirksame Verbindung zu 40 g Schalter erzielen und den Verschwendung von optischen Faserressourcen erheblich verringern. Darüber hinaus eignet sich MTP/MPO-8 auch für die 10G-40G-Basis-8-Kabelbaumkonfiguration, mit der 40GBASE-SR4 QSFP+ mit vielen 10G-Transceiver verbunden werden kann, wodurch die volle Auslastung der optischen Glasfaser und die Verbesserung der Gesamtübertragungswirkungsgrad sichergestellt wird. Diese optische Faser ist auch für die 25G-100G-Basiskonfiguration geeignet. Es kombiniert 8-Core-MTP/MPO-LC-Patch-Kabel mit 25G SFP28- und 100G-QSFP28-Modulen, wodurch eine Garantie für die nahtlose Systemmigration gewährt und effektiv Kompatibilitätsprobleme in herkömmlichen Systemen auftreten können, um die Stabilität und Zuverlässigkeit der Systeme zu gewährleisten.

Zusammenfassend hat MTP/MPO - 8 optische Faser eine hohe Bedeutung für die Verbesserung der Netzwerk-Effizienz und -kosteneffizienz durch Optimierung der optischen Faserauslastung, insbesondere im Zusammenhang mit zunehmender Duplex-Faseranwendungen und in Zukunft mit hoher Bandbreitenanforderungen. Im Vergleich zu herkömmlichen MTP/MPO-12- und MTP/MPO-24-Anschlüssen senkt MTP/MPO-8 effektiver Ressourcenabfälle und Wartungskosten und vereinfacht gleichzeitig die Systembereitstellung und das tägliche Management, was eine effizientere Lösung für Datenzentren und Netzwerkgeräte bietet und Unternehmen dabei hilft, einen Wettbewerbsvorteil in der rasanten Entwicklung der digitalen Umgebung zu erzielen.
