1.Hintergrund
Tatsächlich haben MTP/MPO-Verkabelungssystemschränke seit fast 20 Jahren Rechenzentren bedient. Dabei nimmt der Einsatz von MTP/MPO-Glasfaserverkabelungssystemen zu. Noch wichtiger ist, dass die optischen Module, die von Switch-, Server- und Speicherherstellern in ihren Geräten verwendet werden, allmählich von 10G auf 40G und 100G und sogar bis zu 400G umgestellt werden, die Nachfrage der Branche nach MTP/MPO-Glasfaserkabelanschlüssen wird immer offensichtlicher.
Wir sehen deutlich, dass unser Netz kontinuierlich von den vorherigen 2G auf die aktuelle 5G aufgerüstet wurde, so dass unsere Nachfrage nach Glasfaserübertragungsrate und Glasfaserdichte stark steigt. Das heißt, die damit verbundenen Komponenten von MPO/MTP und dem Verdrahtungssystem sind nicht nur der Entwicklungstrend unseres Netzwerkeinsatzes in der Vergangenheit, jetzt und sogar für einen langen Zeitraum in der Zukunft.
Okay, lassen Sie uns im Detail vorstellen. Warum verlassen viele IT-Designer das traditionelle LC-Verdrahtungsschema und richten ihre Aufmerksamkeit auf das MTP-Verdrahtungsschema?
Tatsächlich hat dies viel mit dem MTP/MPO-Produkt selbst zu tun.
Derzeit können die MPO-Patchkabel auf dem Markt 2-144 Glasfasern aufnehmen, die häufigsten sind 8-Kern bis 12-Kern. Wenn Sie sich den Querschnitt genau ansehen, sehen Sie, dass der MPO-Steckerquerschnitt über fein angeordnete kleine Löcher verfügt. Das ist eigentlich Glasfaser.
Daher wird eine solche High-Density-Faser viel wirtschaftlicher sein als gewöhnliche Patch-Kabel.
Beispielsweise kann ein 1-U-Chassis, wenn alle LC-Duplex-Jumper installiert sind, nur 144 Fasern aufnehmen, während MTP 864 Fasern aufnehmen kann, was fast dem 6-fachen des LC-Gehäuses entspricht.
1. Stabil und langlebig. (Aufgrund der hohen Dichte der optischen Faser ist der Herstellungsprozess sehr streng.)
2. Hohe Dichte und erweiterbar. Sie können dieses Bild sehen, in der Mitte ist ein 24-Kern-MTP-Jumper, aber es kann eine Menge LC-Ausgang durch das MPO-Modul erweitern. Mit anderen Worten, Sie sehen möglicherweise nur wenige Drähte im Schrank einer Zelle, aber es ist so erweitert, dass mehrere Zellen mit dem Netzwerk verbunden werden können. Das ist Effizienz.
3. Es spart Zeit und Sorgen, und die Bereitstellungseffizienz ist hoch. Plug & Play, einfache Bedienung.
4. Bessere Leistung.
Dies spiegelt sich vor allem in den Produktparametern wider. Der Industriestandard für MTP/MPO Patch Kabeleinschub verlustpunktfrei ist 0,7, aber jetzt gibt es ultra-niedrige Verlust 0,35dB, biegeempfindliche MTP-Patchkabel.
5. Kann sich auf eine Netzwerkaktualisierung vorbereiten.
Denn es kann direkt über optische Module mit Netzwerken unterschiedlicher Geschwindigkeiten verbunden werden.
Daher erfüllt die Einführung der MTP-Technologie die Anforderungen von Glasfasersystemen mit großer Kapazität und ist eine ideale Wahl für Rechenzentren, um hohe Dichte und hohe Leistung zu erreichen.

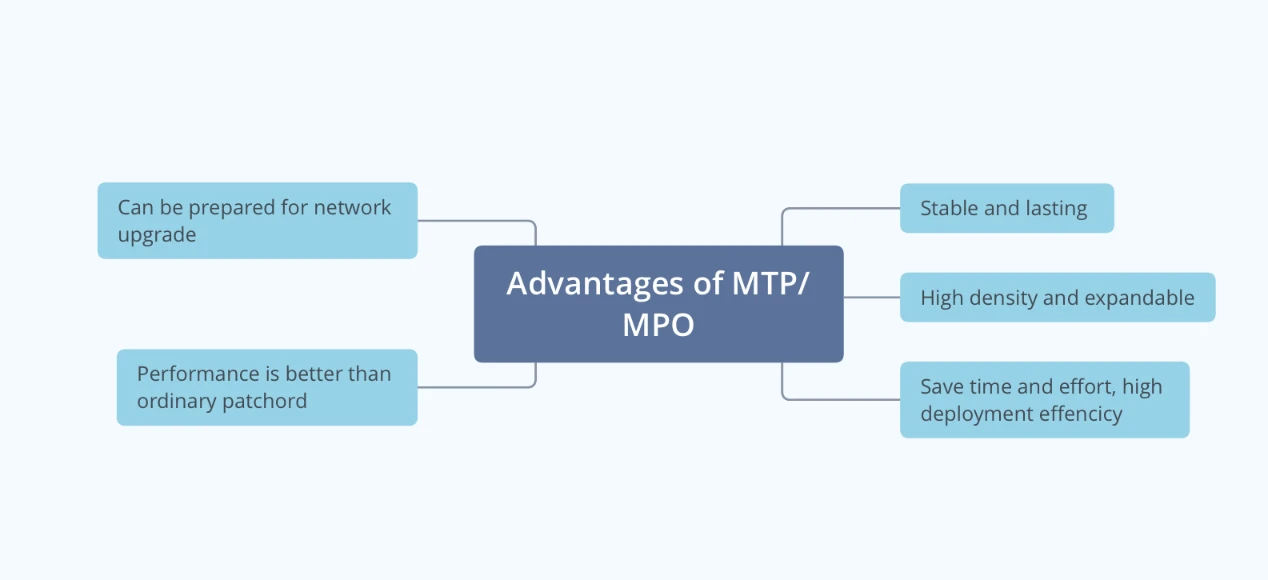

Okay, hier werde ich eine Zusammenfassung für alle machen:
Das MTP/MPO-Verkabelungssystem ist seit mehr als 20 Jahren im Rechenzentrumsdienst, so dass man sehen kann, dass sein Status dauerhaft ist, so dass es viele Vorteile gegenüber gewöhnlichen Jumpern hat:
Dies ist die Voraussetzung für die Geburt von MTP/MPO-Produkten.
2. Verschiedene Komponenten von MTP
a. MTP-Stammkabel
Das MTP-Backbonekabel besteht aus einem optischen Kabel und Anschlüssen an beiden Enden. Es hat zwei Hauptanwendungen: eine ist für den direkten Anschluss von optischen Modulen, und die andere ist für Verteilerkästen oder Panels, um strukturierte Verdrahtung zu erreichen. Es hilft, das Backbone-Netzwerk schnell in einer Umgebung mit hoher Dichte bereitzustellen.

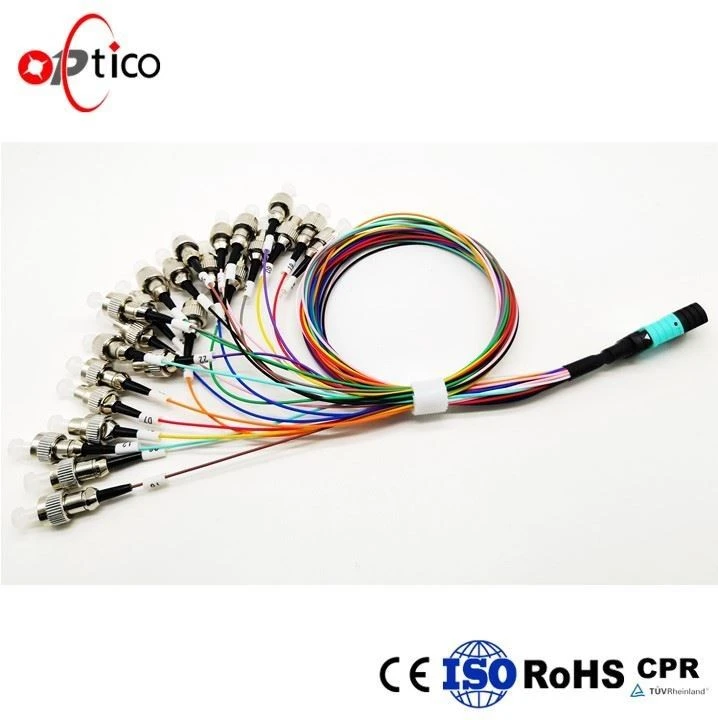

b.MTP-Zweig-Patchcord
Sie können es auf dem Cover des Spezifikationsbuches sehen, das ich Ihnen gerade gegeben habe. Ein Ende des MTP-ZweigsRangierkabelist mit einem MTP-Stecker ausgestattet, der in mehrere LC-Steckverbinder verzweigt werden kann. Die Zahl reicht von 4, 6, 8 bis 12. Der Typ des Geräts kann LC, SC, ST und andere Typen sein, die an die Bedürfnisse des Kunden angepasst werden können. Es wird hauptsächlich zur Umwandlung von Mehrkern-Patchcordsin Simplex- oder Duplex-Steckverbinder. Dieser ZweigRangierkabelist auch in Single-Mode und Multi-Mode unterteilt. Der Übertragungsabstand kann von wenigen Metern auf eine längere Strecke verlängert werden. Es ist eine ideale Wahl für 10G-40G, 25G-100G und 10G-120G Netzwerkkonvertierung.
c.MTP-Konvertierungs-Jumper
Lassen Sie mich über den MTP-Konvertierungs-Jumper sprechen. In der Tat sieht es sehr ähnlich wie der oben erwähnte Zweigspringer aus. Der Unterschied besteht darin, dass beide Seiten MTP/MPO-Steckverbinder sind, aber Anzahl und Art der Faserkerne der Steckverbinder an beiden Enden unterschiedlich sind. Bietet eine Vielzahl von Anschlussmöglichkeiten für das 24-Kern-Verdrahtungssystem, wie 24 Kerne bis 2*12 Kerne, 24 Kerne bis 3*8 Kerne, 3*8 Kerne zu 2*12 Kernen und anderen Anwendungen.
d.MTP-Adapter und MTP-Adapter-Panel
MTP Adapter ist ein ergänzendes Produkt von MTP Glasfaser-Patchkabel. Offensichtlich ist dieses MTP-Adapterpanel ein aktualisiertes Produkt, da es kompakter ist. Das Adapterpanel kann als Zwischenmedium zwischen Dem Backbone-Netzwerk und dem Jumper verwendet werden und bietet so eine stabilere und kompaktere Netzwerklösung.
Allerdings ist es teuer.
e.MTP-Glasfaserverteilerkasten
MTP-Glasfaserverteilerkasten ist eine geschlossene Kastenstruktur, in der Regel gibt es 12 oder 24 Glasfasern innen, mit LC oder anderen Arten von Anschlüssen an der Vorderseite, und MTP-Anschlüsse an der Rückseite, die die Glasfasern des Backbone-Kabels in Duplex-Jumper teilen können. Linie.
Also, wie ist es vor allem verwendet, schauen Sie sich bitte die große Leinwand!
f.MTP-LC Rack-Halterung Adapter-Panel
Das 96-Kern-Vortermin-MTP-LC-Rack-Adapter-Panel kann auf einem 19 Zoll breiten Patch-Panel installiert werden, sodass die 96-Kern-Glasfaser ohne zusätzliche Ausrüstung direkt in einem 1-U-Rack eingesetzt werden kann. Wenn Sie 10G-40G- oder 25G-100G-Verbindungen bereitstellen müssen, können Sie MTP-Jumper verwenden, um den 40G/100G-Switch-Port an den hinteren Anschluss des Panels anzuschließen, und dann den Duplex-LC-Jumper verwenden, um das 10G/25G-Gerät an die Vorderseite des Panels anzuschließen. Der Port ist in Ordnung. Die Rückseite des MTP-LC Rack-Mount-Adapterpanels verfügt über ein flexibel abnehmbares Kabelmanagement-Panel, das das Kabelmanagement erheblich vereinfacht, die Installationseffizienz verbessert und die Kabelführung optimiert.

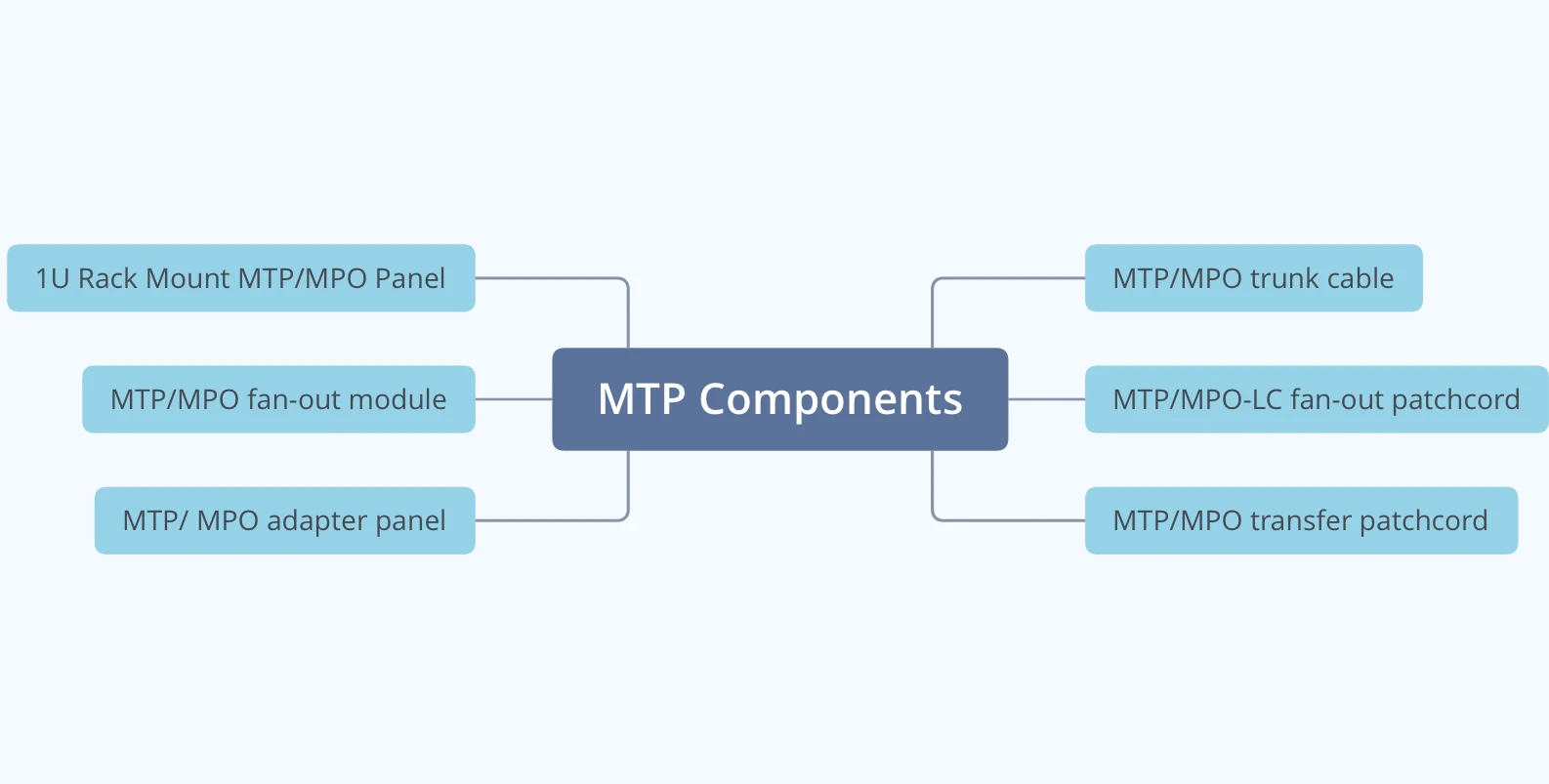

Gute MTP-Komponenten werden hier in der Regel vorgestellt, hier eine Zusammenfassung: Insgesamt 6 MTP-verwandte Produkte werden oben vorgestellt:
In der Tat, die wichtigste und einfachste ist auch MTP Jumper Produkte. Die Leute denken immer darüber nach, wie MTP Jumper bequemer, robuster, schöner usw. zu machen, so dass verschiedene verwandte Komponenten abgeleitet werden.
1. Base-8 MTP/MPO-Verdrahtungssystem?
Base-8 MTP/MPO Glasfaser-Patchkabel ist ein festes MTP-Stamm-Patchkabel mit Polarität B. Es verwendet 8-Kern-MTP-Steckverbinder, um Glasfaserverbindungen zu erhöhen. 8-Kern-Verbindungen können leicht 100% der Backbone-Faser-Nutzung erreichen, wird keine anderen Verluste produzieren.
8-Kern-, 16-Kern- und 24-Kern-MTP/MPO-Jumper gehören zum Base-8 MTP/MPO-Verdrahtungssystem. Raten Sie mal, warum?
Ja- weil 8, 16, 24 durch 8 teilbar sein können, ist es so einfach.
Das Base-8 MTP/MPO-Verdrahtungssystem kann problemlos ein 2-Kern-Verdrahtungssystem abschließen. Was ist ein 2-Kern-System? Es ist unser gemeinsames Duplex LC Patch Kabel, ein 8-Kern MTP / MPO Faser-Patch-Kabel kann leicht in 4 Duplex LC Patch Kabel umgewandelt werden.
2. Base-12 MTP/MPO Verdrahtungssystem

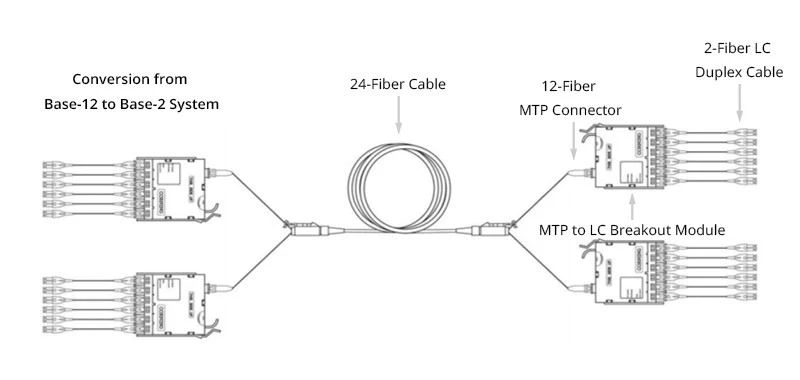

Das zweite ist das Base-12 MTP/MPO-Verkabelungssystem, bei dem der MTP-Jumper ein nicht festes MTP-Kabel mit Polarität A im Backbone-Netzwerk ist. Es verwendet 12-Kern-MTP-Steckverbinder, um die Glasfaserverbindung zu erhöhen. Das Fiberoptik-Verkabelungssystem Base-12 MTP/MPO sieht wie folgt aus:
Unter ihnen besteht das Backbone-Patchkabel aus 24 Kernen, die in zwei 12 Kerne glasfasergebunden werden können.
Base-12 MTP/MPO Glasfaser-Patchkabel können auch problemlos ein 2-Kern-Glasfaser-Verdrahtungssystem handhaben, das Prinzip ist das gleiche wie oben.
Wie wählt man zwischen diesen beiden Verdrahtungssystemen?
Wir müssen unter dem Aspekt der Fasernutzung berücksichtigen:
Die erste ist die Nutzung von Glasfasern. Es ist allgemein bekannt, dass Base-12 MTP/MPO Glasfaser-Patchkabel aufgrund ihrer hohen Kerndichte definitiv vorteilhafter sind, wenn es sich um eine Netzwerkverkabelung mit hoher Dichte handelt. Base-8 MTP/MPO-Glasfaser-Patchkabel haben jedoch eine bessere Faserauslastung als Base-12 MTP/MPO-Glasfaser-Patchkabel.
Jeder ahnt, warum?
Warum? Da die meisten optischen Module nur noch 8 Glasfaserschnittstellen verwenden, gibt es kein standardisiertes optisches Modul, das 12 optische Fasern verwenden kann. Auf diese Weise können Base-8 MTP/MPO-Kabel direkt an optische Module angeschlossen werden, ohne Glasfasern zu verschwenden.
Wenn wir beispielsweise einen 12-Kern-Steckverbinder verwenden, der nur acht Fasern in einem optischen Modul benötigt, werden vier Fasern verschwendet.
Vielleicht würden Sie sagen, dass wir die oben genannten Konvertierungs-Patchkabel verwenden können, um zwei Base-12 MTP/MPO-Faser-Patchkabel in drei Base-8 MTP/MPO-Faser-Patchkabel umzuwandeln, so dass die Faser vollständig genutzt werden kann. Da das konvertierte System über zwei weitere Glieder verfügt, führt dies leider zu zusätzlichen Einfügeverlusten, wodurch die Leistung des optischen Faserspringers reduziert wird.
Da die Faserauslastung des Base-8 MTP/MPO-Kabels größer ist als die des Base-12 MTP/MPO-Faserjumpers, ist Base-8 MTP/MPO-Faserjumper daher die bessere Wahl für MTP-Verdrahtungen mit hoher Dichte. Natürlich, wenn Sie nichts dagegen haben, Faser zu verschwenden, können Sie auch Base-12 MTP/MPO Fiber Jumper wählen.
Nun, um es zusammenzufassen, habe ich oben zwei gemeinsame MTP-Verdrahtungssysteme eingeführt, nämlich Base8-MTP-Verdrahtungssystem und Base-12MTP-Verdrahtungssystem.
Der Unterschied zwischen den beiden ist der Unterschied in der Anzahl der Faserkerne in den Verwendeten von Backbone-Patchkabeln. Darüber hinaus ist das aktuelle Base12-Verkabelungssystem zwar super häufig, aber seine Faserauslastung ist nicht so hoch wie die des Base8-Systems, da das aktuelle optische Modullicht Der 12-Kern-MTP nicht verwendet werden kann.
4. Okay, nachdem wir so viel gesprochen haben, lassen Sie uns die Vorteile des MTP-Verdrahtungsschemas zusammenfassen:
MTP-Verkabelung kann für den direkten Anschluss von 40G-40G, 100G-100G, 200G-200G, 400G-400G sowie Upgrade- und Uplink-Verbindung verwendet werden. Es ist sehr üblich, MTP-Verkabelungssystem 10G zu verwenden, um auf 40G/100G/120G zu aktualisieren. Wenn Sie das 10G-Netz auf eine höhere Geschwindigkeit aufrüsten und wirtschaftlich, zeitsparend und arbeitssparend sein wollen, kaufen Sie es!
Wenn Sie Uplink-Verbindungen zwischen Geräten unterschiedlicher Geschwindigkeiten erreichen möchten, wie z. B. 25G-100G, 50G-200G/400G, 100G-400G, 200G-400G, und Sie effizient und bequem sein wollen, kaufen Sie es!
Die strukturierte MTP-Verkabelung bietet eine mehrschichtige Struktur für das Netzwerk, und mehrere Verbindungslösungen werden über die Konvergenzschicht bereitgestellt, wodurch das Problem der Kabelunordnung reduziert werden kann. Wenn das Rechenzentrum in Zukunft erweitert werden muss, kann eine langfristige Lösung durch die Installation eines strukturierten MTP-Verkabelungssystems erstellt werden.
