Produktprofil

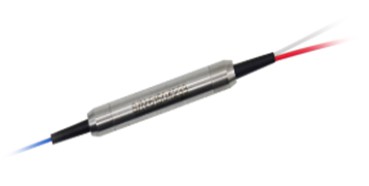

Der Glasfaserzirkulator mit vier Anschlüssen ist ein kompaktes, leistungsstarkes optisches Gerät. Es überträgt gleichzeitig das Eingangssignal von Port 1 zu Port 2, ein zweites Signal von Port 2 zu Port 3 und ein drittes Signal von Port 3 zu Port 4 mit sehr geringer Einfügedämpfung. Das Gerät verfügt über eine hohe Isolation, einen geringen Einfügungsverlust, ein hohes Extinktionsverhältnis und eine gute Umgebungsstabilität.
Der optische Zirkulator ist eine spezielle Glasfaserkomponente, die die Funktion einer bidirektionalen Einzelfaserübertragung hat. In Kombination mit Fasergittern und anderen Reflexionsgeräten wird es häufig in DWDM-Systemen, Hochgeschwindigkeitssystemen und bidirektionalen Kommunikationssystemen eingesetzt.
Produktspezifikationen
| Artikel | Parameter | |
| Note P | Klasse A | |
| Richtung | Port 1 zu Port 2 zu Port 3 zu Port 4 | |
| Zentrale Wellenlänge (nm) | 1310 oder 1550 | |
| Arbeitswellenlänge (nm) | λc±20 | |
| Typische Spitzenisolation (dB) | 50 | |
| Min. Isolation bei 23 Grad, volle Wellenlänge (dB) | 38 | |
| Typischer Einfügungsverlust bei 23 Grad (dB) | Kleiner oder gleich 0.7 | Kleiner oder gleich 0.9 |
| Max. Einfügedämpfung (dB) | Kleiner oder gleich 0.9 | Kleiner oder gleich 1,1 |
| Min. Übersprechen (dB) | >50 | |
| Rückflussdämpfung (dB) | >50 | |
| Polarisationsmodusdispersion (ps) | 0.1 | |
| PDL/polarisationsabhängiger Verlust bei 23 Grad (dB) | 0.2 | |
| Belastbarkeit (mw) | 500, kann angegeben werden | |
| Max. Spannung(N) | <5 | |
| Arbeitstemperatur (Grad) | 0 ~ +70 | |
| Lagertemperatur (Grad) | -40 ~ +85 | |
| Fasertyp | SMF-28e oder andere | |
| Faserlänge (m) | 1. oder andere | |
| Stecker | FC/APC oder andere | |
| Verpackungsabmessungen (mm) | 5.5×L60 | |
Produktmerkmale
Geringe Einfügungsdämpfung für verbesserte Signaleffizienz
Die geringere Einfügungsdämpfung des 4-Port-Glasfaserzirkulators ermöglicht den Einsatz mit geringerer Signaldämpfung, wodurch der Strombedarf des Signalsenders reduziert wird.
Hohe Isolierung für effektive Signaltrennung
Mit einem hohen Isolationswert (mindestens 38 dB) gewährleistet dieser Zirkulator eine optimale Signaltrennung innerhalb des Geräts und verhindert Signalübersprechen und potenzielle Verzerrungen, um so die allgemeine Signalintegrität und Systemleistung zu verbessern.
Außergewöhnliche Zuverlässigkeit in anspruchsvollen Umgebungen
Der 4-Port-Glasfaserzirkulator von OPTICO wurde mit einem ausgereiften Produktionsprozess entwickelt und garantiert eine hohe Zuverlässigkeit auch unter rauen Umgebungsbedingungen von -0 Grad bis +70 Grad.
Konform mit TelcordiaGR-1209 und GR-1221
Überlegene Leistung und Design
Geringe polarisationsabhängige Verluste (PDL), die eine gleichbleibende Leistung auch unter wechselnden Bedingungen gewährleisten (weniger als 0,2 dB bei 23 Grad).
Epoxidfreier optischer Pfad, der zur Langlebigkeit und Stabilität des Geräts beiträgt.
Der Zirkulator verfügt über eine kompakte Direktsteckkapselung und ist für eine einfache Integration und Installation konzipiert.
Anwendungen
Zertifikate
Lieferung (7-15 Tage)
OPTICO bietet eine Reihe zuverlässiger Lieferoptionen, darunter Luftfracht, Seefracht, Landfracht und Expressversand über vertrauenswürdige Anbieter wie FedEx, DHL und UPS. Ganz gleich, ob Sie Geschwindigkeit, Kosteneffizienz oder Flexibilität benötigen, bei OPTICO sind Sie an der richtigen Adresse. Vertrauen Sie OPTICO, wenn es darum geht, Ihre Produkte sicher und pünktlich dorthin zu bringen, wo sie hin sollen.
Beliebte label: 4-Port-Glasfaserzirkulator, China, Hersteller, Lieferanten, Fabrik, Großhandel, kundenspezifisch
