Shuffling-Lösung für Rechenzentren

Shuffling-Lösung für Rechenzentren

Konzipiert für maßgeschneiderte optische Spurführung mit hoher -Dichte
Erhältlich in den Konfigurationen 2×2, 4×4 und 8×8
Werksseitig-verlegte Glasfaserzuordnung für vereinfachtes Kabelmanagement
Unterstützt MTP®/MPO-, SN-MT- und MMC-Anschlussschnittstellen
Anfrage senden

Shenzhen Optico Communication Co., Ltd. ist einer der glaubwürdigsten Hersteller und Anbieter von Shuffling-Lösungen für Rechenzentren in China. Bitte zögern Sie nicht, hochwertige, maßgeschneiderte Produkte zu wettbewerbsfähigen Preisen in unserer Fabrik zu verkaufen. Wenn Sie Fragen zu kostenlosen Mustern haben, senden Sie uns bitte eine E-Mail.



Produktprofil



Shuffling-Lösung für Rechenzentren:Unsere Rechenzentrums-Shuffling-Lösung ist verfügbar in2×2, 4×4 und 8×8Konfigurationen, die eine maßgeschneiderte optische Spurführung mit hoher -Dichte innerhalb einer kompakten Struktur ermöglichen. Jede Baugruppe verteilt die Glasfaserleitungen entsprechend der erforderlichen Portzuordnung und Netzwerktopologie über mehrere MTP®/MPO-Schnittstellen neu und trägt so zur Vereinfachung des Kabelmanagements, zur Reduzierung der Verbindungskomplexität und zur Optimierung der Raumnutzung in optischen Verbindungssystemen mit hoher -Dichte bei.

#DataCenter #MPO #MTP #FiberShuffle #OpticalInterconnect #HighDensityCabling #AIDC #HPC #ParallelOptics #FiberOptics



Produktspezifikationen



Physikalische Eigenschaften Parameter
Mischkonfiguration 2×2, 4×4, 8×8 oder individuell
Anschlussschnittstelle MTP / MPO / SN-MT / MMC
Anzahl der Steckverbinderfasern 8F, 12F, 16F, 24F oder individuell
Gesamtfaserzahl Wird durch die Steckerkonfiguration bestimmt
Fasermodus Single--Modus oder Multimode
Fasertyp G.657.A1 / G.657.A2 / OM1 / OM2 / OM3 / OM4 / OM5
Stecker polnisch APC / PC
Steckergeschlecht Männlich oder weiblich
Fiber-Lane-Mapping Angepasst an Portdefinition und Netzwerktopologie
Polarität Maßgeschneidert
Optische Eigenschaften Parameter
Einfügedämpfung (dB) Standardverlust Geringer Verlust Extrem geringer Verlust
Kleiner oder gleich 0,70 dB Kleiner oder gleich 0,35 dB Kleiner oder gleich 0,25 dB
Rückflussdämpfung (dB) UPC / PC >50; APC >65 für SM
UPC / PC >25; APC >35 für MM





Produktmerkmale
Reduzieren Sie die Komplexität der Verkabelung
Vereinfachen Sie die Glasfaserführung und das Kabelmanagement mit hoher Dichte in KI- und HPC-Umgebungen.
Beschleunigen Sie die Bereitstellung
Werkseitig-konfektionierte und vor-baugruppen reduzieren die Installationszeit und Verbindungsfehler.
Optimieren Sie den Platz im Rack
Die kompakte Faserführung verbessert die Raumausnutzung und trägt dazu bei, Hindernisse für den Luftstrom zu minimieren.
Unterstützen Sie skalierbare Netzwerke
Mehrere Portkonfigurationen berücksichtigen unterschiedliche Netzwerkgrößen und geplante Erweiterungsanforderungen.

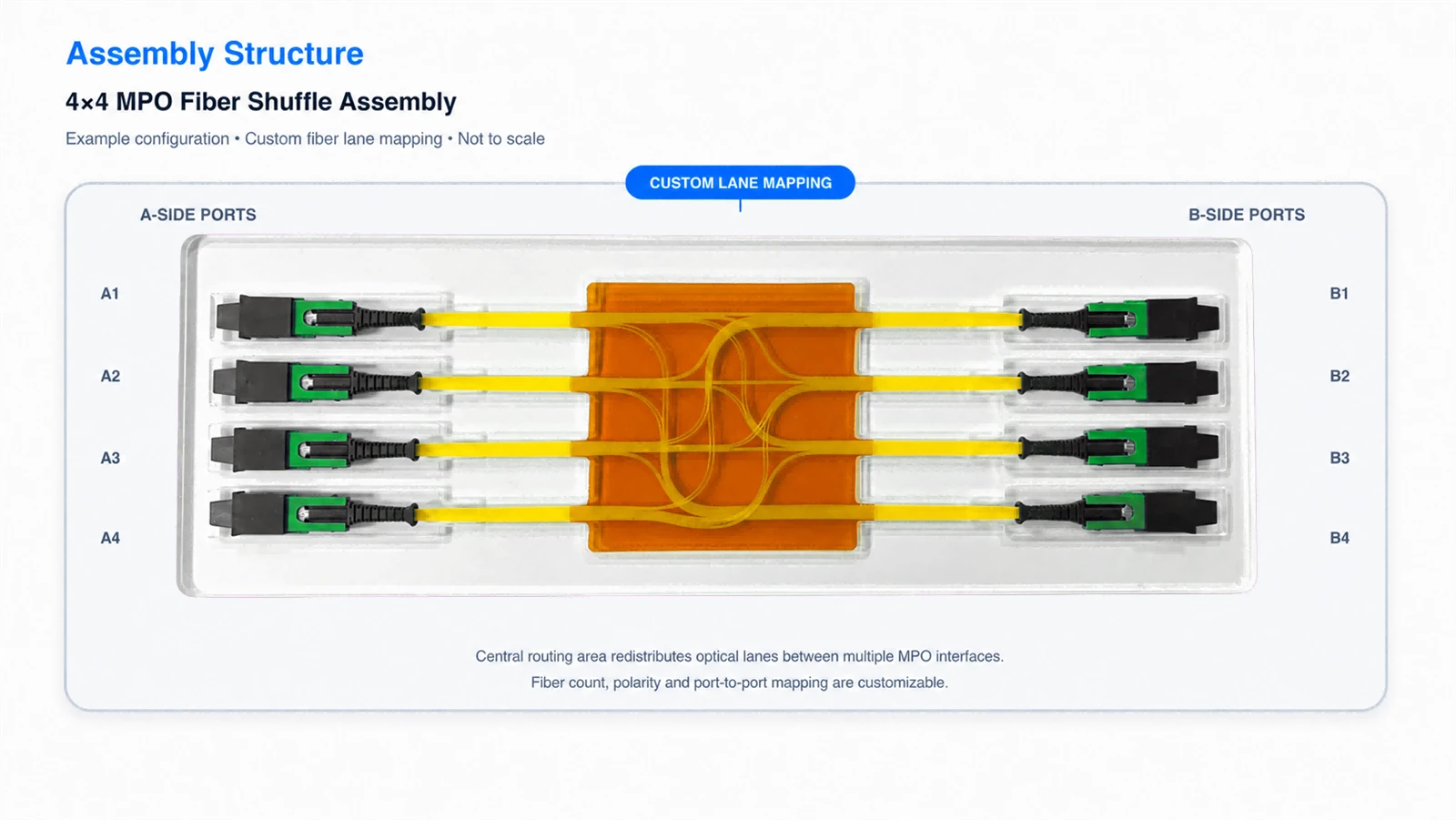

Montagestruktur



Data Center Shuffling Solution


ProduktAnwendungen




High Density Data Center



Rechenzentrum mit hoher Dichte

Backbone Network

Telekommunikationsnetze
Optical Module

NIC- und optische Modulanschlüsse




100 % vor der Auslieferung getestet




Unsere Produkte werden vor dem Versand umfassenden Tests unterzogen, um eine qualitativ hochwertige Lieferung an unsere Kunden zu gewährleisten.



MT IL RL



IL/RL-Test

MPO



Polaritätstest

MPO End surface Test



Ende-Oberflächentest

High and low temperature cycle



Temperaturtest





Zertifikate


CE-Patchcord

CE

CPR

HLW


ISO

ISO


RoHS-Patchcord-PLC

RoHS

FAQ
Warum ist ein Port-Mapping-Diagramm anstelle der Standardpolarität vom Typ A, B oder C erforderlich?
Typ A, B und C beschreiben die herkömmliche Punkt-{0}}zu---Punkt-MPO-Polarität, während eine Shuffle-Baugruppe einzelne Glasfaserleitungen über mehrere Ports neu verteilt. Ein Port-Mapping-Diagramm definiert die genaue Beziehung zwischen Eingabe- und-Ausgabe und verhindert eine falsche Lane-Zuweisung während der Produktion und Installation.
Wie wird die Einfügungsdämpfung für eine Faser-Shuffle-Baugruppe bewertet?
Die Einfügungsdämpfung jedes Steckverbinders wird einzeln anhand eines Referenzsteckverbinders für jeden definierten Glasfaserkanal gemäß der genehmigten Portzuordnung gemessen. Die angegebenen Einfügungsdämpfungsgrade gelten für einen einzelnen Steckverbinder und nicht für die gesamte End-zu-Enddämpfung der kompletten Baugruppe.
Können verschiedene Steckerschnittstellen und Faseranzahlen kombiniert werden?
Ja. Hybridkonfigurationen, die MTP-, MPO-, SN-MT- oder MMC-Schnittstellen mit unterschiedlicher Faseranzahl kombinieren, können entsprechend der erforderlichen Topologie entworfen werden. Die Gesamtzahl der Spuren und die Zuordnung müssen den Systemanforderungen entsprechen, während Fasermodus, Steckerkodierung, Geschlecht und Politur an jeder Steckschnittstelle kompatibel bleiben müssen.
Kann die Faserführung nach der Herstellung der Baugruppe geändert werden?
Nein. Die optischen Leitungen werden werkseitig-in der Baugruppe verlegt und befestigt, sodass die Zuordnung vor Ort nicht geändert werden kann. Wenn eine zukünftige Erweiterung erwartet wird, sollten Ersatzanschlüsse und geplante Leitungszuweisungen während der Entwurfsphase berücksichtigt werden, um den Ersatz- oder Neuverkabelungsbedarf zu reduzieren.
