100G 8-Kanal-DWDM-Mux/Demux-Modul
Die passiven DWDM-Mux-Demux-Module bieten die Vorteile eines Dense Wave Division Multiplexers in einer vollständig passiven Lösung. Sie sind für die Langstreckenübertragung konzipiert, bei der die Wellenlängen im C-Band-Wellenlängenbereich dicht beieinander gepackt sind, bis zu 48 Wellenlängen im 100GHz-Raster (0,8 nm) und 96 Wellenlängen im 50 GHz-Raster Gitter (0,4 nm). ITU G.694.1-Standard und Telcordia GR1221, GR1209, CE, RoHS, FCC sind konform.
OPTICO DWDM Mux Demux sind modular, skalierbar und eignen sich perfekt für den Transport von PDH-, SDH/SONET- und ETHERNET-Diensten über WWDM, CWDM und DWDM in optischen Metro-Edge- und Access-Netzwerken.
Produktspezifikationen
| Parameter | 4 Kanäle | 8 Kanäle | 16 Kanäle | ||||
| Mux | Demuxen | Mux | Demuxen | Mux | Demuxen | ||
| Kanalwellenlänge (nm) | ITU 100-GHz-Netz | ||||||
| Genauigkeit der Mittenwellenlänge | ±0.5 | ||||||
| Kanalabstand (GHz) | 100 | ||||||
| Channel Passband(@-0.5dB bandwidth)(nm) | Größer oder gleich 0.22 | ||||||
| Einfügungsdämpfung (dB) | Kleiner oder gleich 1,6 | Kleiner oder gleich 2,5 | Kleiner oder gleich 3,5 | ||||
| Kanalgleichmäßigkeit (dB) | Kleiner oder gleich 0.6 | Kleiner oder gleich 1.0 | Kleiner oder gleich 1,5 | ||||
| Kanalwelligkeit (dB) | 0.3 | 0.3 | 0.3 | ||||
| Isolierung (dB) | Benachbart | N/A | ＞30 | N/A | ＞30 | N/A | ＞30 |
| Nicht angrenzend | N/A | ＞30 | N/A | ＞30 | N/A | ＞40 | |
| Einfügedämpfung Temperaturempfindlichkeit (dB/Grad) | Kleiner oder gleich 0.005 | ||||||
| Wellenlängentemperaturverschiebung (nm/Grad) | ＜0.002 | ||||||
| Polarisationsabhängiger Verlust (dB) | ＜0.1 | ||||||
| Polarisationsmodendispersion (PS) | ＜0.1 | ||||||
| Richtwirkung (dB) | ＞50 | ||||||
| Rückflussdämpfung (dB) | ＞45 | ||||||
| Maximale Leistungsabgabe (mW) | 500 | ||||||
| Betriebstemperatur (Grad) | -5~+75 Grad | ||||||
| Lagertemperatur (Grad) | -40~+85 Grad | ||||||
| Verpackungsmaße (mm) | L100xB80xH10 (8-Kanal-Modul) | ||||||
Anwendungen

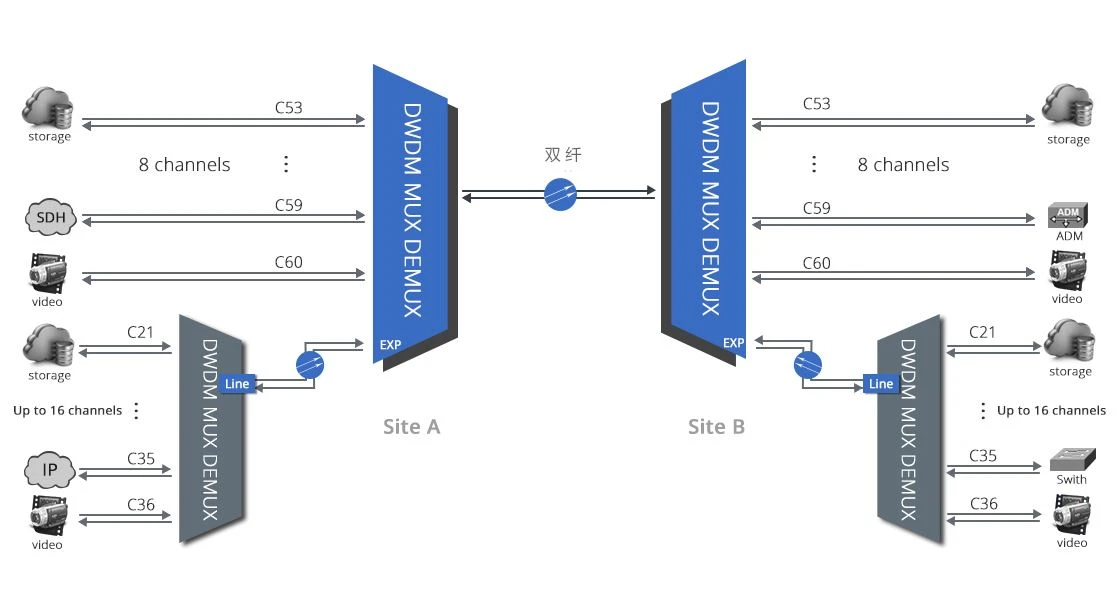

Projektfall
Um den Anforderungen der Kunden gerecht zu werden, verbinden Sie 8-Kanal-C53-C60-DWDM-Mux-Demux mit dem 1530-nm-Kanal des 8-Kanal-CWDM-Mux-Demux, um den Hybrid zu erreichen. Der Boost-Verstärker wird eingesetzt, um die Ausgabe eines einzelnen Kanals zu verstärken und so die Rest- und Signalqualität der Verbindung zu optimieren.
Verschiedene Übertragungsmethoden
Bidirektionales WDM-Einzelfaser-Übertragungssystem
Bidirektionales WDM-Doppelfaser-Übertragungssystem
Vorteile unseres DWDM
Geringe Einfügedämpfung
Hohe Kanalisolation
Sparen Sie Faserressourcen
Weitere Highlights
• Multiplexing von 8 Kanälen auf einem Glasfaserpaar
• Geringe Einfügedämpfung
• LC/UPC-Anschlüsse
• 1 % Monitoranschluss für Tx und Rx, gewährleistet eine einfache Fehlerbehebung ohne Ausfallzeiten
• Der 1310-nm-Port ermöglicht die Überlagerung mit einem vorhandenen älteren 1310-nm-Netzwerk wie 1000Base SFP LX, 10G SFP+ LR, 40G
QSFP+ LR4 und 100G CFP LR4
• Erweiterungsport für zukünftige Kapazitätserweiterungen
• Konform mit ITU G.694.1, 100 GHz ITU-Gürtel, 0,8 nm Abstand
• Hochwertige Dünnschichtfiltertechnologie
• Passiv, kein Strom nötig (MTBF ca. 500 Jahre)
Unser Markenvertrauen beruht auf einem starken Produktionsteam
Internationale Zertifikate
CE-WDM
HLW
ROHS
Starke Produktionsstärke
4 vollständige WDM-Produktionslinien
Importierte Testausrüstung
Hoch- und Niedertemperaturzyklus
Wie wir Ihnen zur Seite stehen könnten
-
Schnelle Antwort innerhalb von 24 Stunden
-
Eins-zu-eins-Service
-
Professionelle technische Teamunterstützung
-
Bieten Sie Lösungen von höchster Qualität
-
Starkes Produktionsteam
-
Die strengsten Qualitätskontrollstandards
-
Schnelle Lieferung
